0x00前言
今年来IoT安全火热，2019年公众号发了一篇《QEMU搭建树莓派环境》，算是给研究ARM平台下的漏洞分析、漏洞挖掘以及熟悉ARM指令等打下了基础。
合天网安实验室也开设了相关实验课程：《ARM汇编教程》、《ARM漏洞利用技术》
ARM在移动平台，或者说物联网领域独领风骚，不过在路由器领域基本还是以MIPS为主，本文的目的就是搭建在软件层面分析路由器安全（MIPS架构下）的环境。
本文所述工具、搭建方法在2020年2月24日可以完全复现，在ubuntu16.04下展开，如果对mips架构、路由器固件安全有兴趣的师傅们可以尝试自己动手搭建这套环境，方便后续的深入分析。
至于本文为什么要取这个标题，是因为网上很多环境搭建的资料太久了，或者有很多坑那些作者没有告诉你，自己填上了，留下读者一脸懵逼。本文在搭建过程中会说明存在哪些坑以及填坑的方法，作者以人格担保，看完这篇文章，要是复现不出环境，小编的命就交给你们了。
0x01安装binwalk
直接使用apt-get install binwalk就可以了

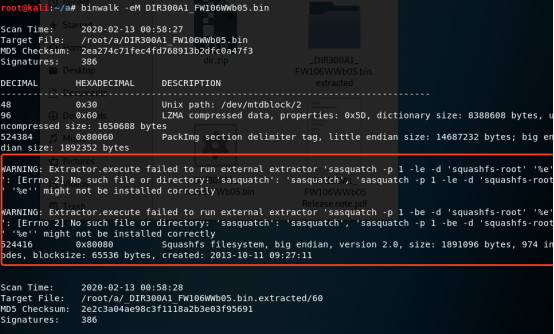

不过这样子安装的binwalk面对如squashfs的识别提取可能无效，会报错（以kali内置的binwalk来解析某路由器固件为例）
这时候我们需要安装sasquatch
输入这三条命令就可以了
sudo apt-get install zlib1g-dev liblzma-dev liblzo2-dev
sudo git clone https://github.com/devttys0/sasquatch
cd sasquatch && sudo make && sudo make install

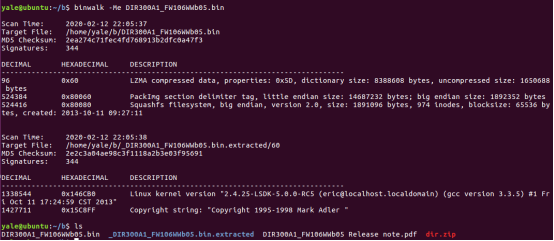

由于我ubuntu的已经安装过了，所以这三条命令就不截图说明了，直接看看对于同样的文件，安准了sqsuatch后，binwalk是否能够识别解压
可以看到此时是可以识别并提取的，固件的文件系统就在原路径下方生成的以extracterd结尾的文件夹。
0x02安装buildroot
注意这里安装的时候会提示缺少各种库文件，所以在正式安装buildroot前，我们先把相关的库文件装上
sudo apt-get install curses-devel
sudo apt-get install libncurs*
sudo apt-get update
然后下载
git clone https://github.com/buildroot/buildroot.git
进行编译的配置
cd buildroot
make clean
make menuconfig
输入上面这条命令后会出现buildroot的编译配置界面
这里有三个地方需要我们设置

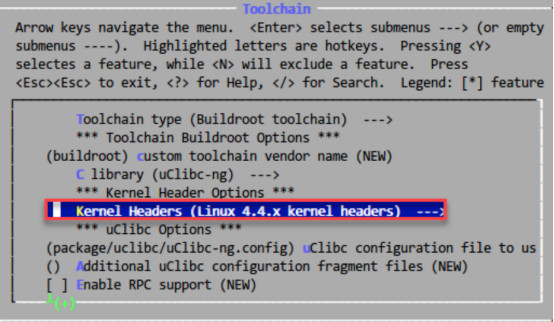

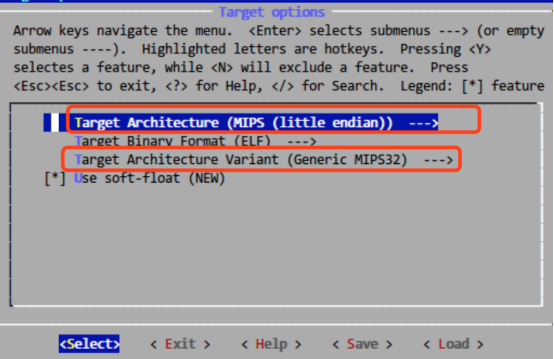

target option中设置，第一个是设置大端还是小端，由于本文是准备两个都安装（原因后面会说明），所以这里随意选择一个，第二个设置成generic mips32即可。然后是toolchain
这里的linux headers根据自己的内核进行选择，查看内核使用uname –r即可
设置完成后，输入make就可以开始自动编译了
这里大概要等30分钟到1个小时，根据我的观察，主要的时间是浪费在联网下载部分组件上（我已经安装过了，无法截图，等自己动手安装的时候就知道什么意思了）
针对这种情况，可以考虑在make期间直接ctrl+c终止掉，然后再继续make。
注：一般而言make情况下是不应该终止的，或者终止后需要make clean再make，不过这里的情况比较特殊，make任务是卡在下载组件上，而在此之前，一些编译的任务已经结束了，所以用我这种做法是安全的。

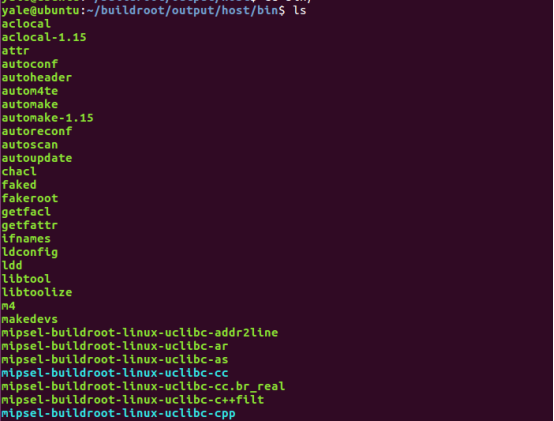

以小端为例，安装完成后在相关路径下会出现一些跨平台交叉编译的工具：
注意到这些名字都是mipsel开头，表示的是小端
这时候尝试编译的话，由于工具都在该路径下，我们在其他路径下编译很不方便，所以需要设置环境变量

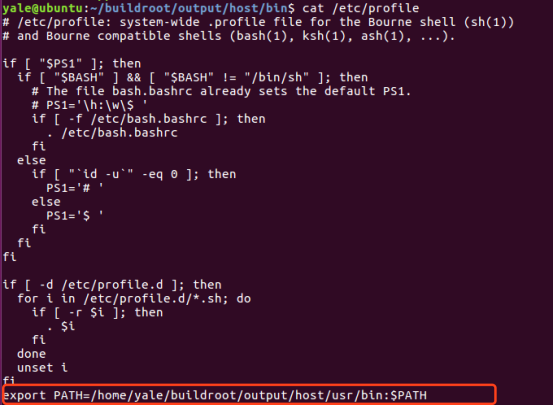

打开/etc/profile在最后如图格式添加即可
添加完后source ~/etc/profile立即生效
也可以重启后生效
查看环境变量

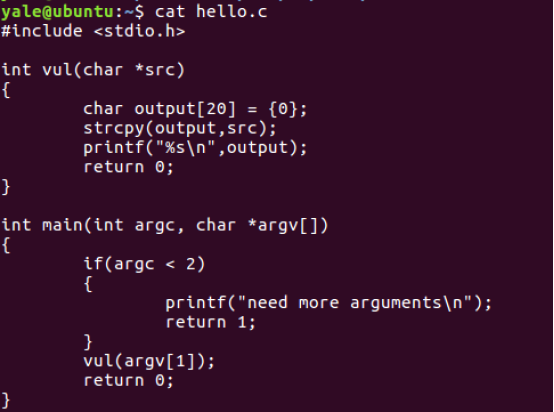

接下来写一个c源程序测试下

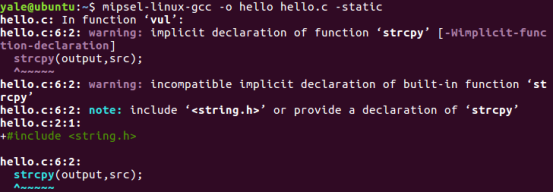

编译后使用file查看
确实是小端
那么大端怎么编译呢？
在stackoverflow上大佬提出的解决方案是加上-EB参数

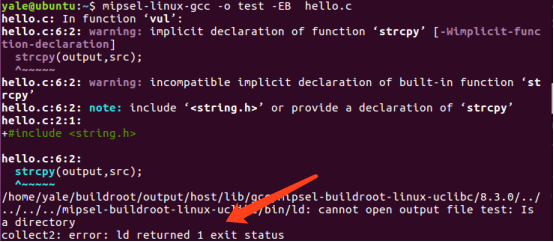

不过尝试后会报错

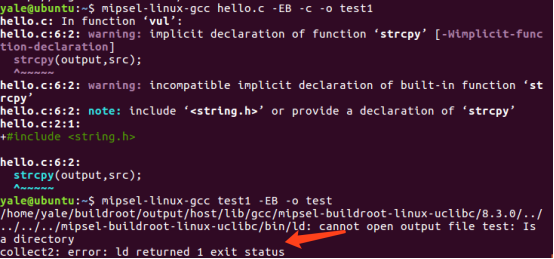

根据H4lo师傅的解决方案是编译、链接两步走

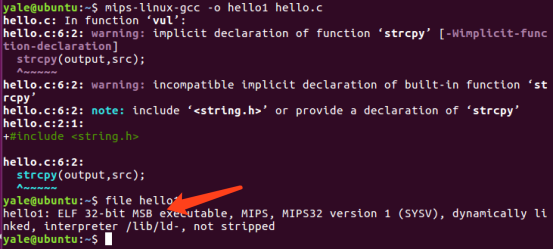

不过依然会报错，原因未知，所以我的解决方案是再建一个文件夹，另外编译一个大端的，方法同上，我这里已经编译好，同时环境变量也设置好了，接下里尝试使用大端的编译
可以看到是大端的。
那么我们就顺利完成了MIPS交叉编译环境的安装和测试。
0x03安装QEMU
在之前发布的文章中已经介绍了QEMU的安装方法，这里就简单给出命令，不放安装的图片了。
sudo apt-get install qemu
sudo apt-get install qemu-user-static
sudo apt-get install qemu-system
安装网络配置工具
apt-get install bridge-utils uml-utilities

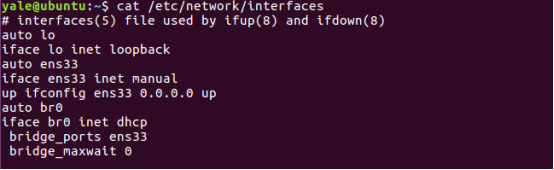

修改ubuntu网卡配置文件如图所示

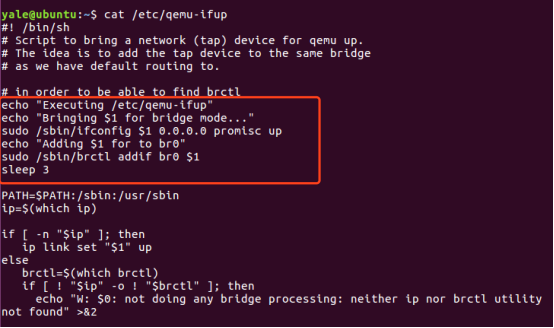

修改qemu网卡启动文件，如图所示
在ubuntu上关闭ens33，启动br0
sudo ifdown eth0
sudo ifup br0
到这一步之前都是通用的，接下里的步骤根据你要搭的环境而有所不同
下载对应的内核文件和磁盘镜像，我这里以
debian_squeeze_mips_standard.qcow2
vmlinux-2.6.32-5-4kc-malta
为例
使用这条命令启动
sudo qemu-system-mips -M malta -kernel vmlinux-2.6.32-5-4kc-malta -hda debian_squeeze_mips_standard.qcow2 -append "root=/dev/sda1 console=tty0" -net nic,macaddr=00:16:3e:00:00:01 -net tap
可以看到qemu正在启动
输入root/root
输入ifconfig注意到ip为192.168.1.107，网卡对应的为eth1
注意，如果你在操作的时候没有这一步，可以到配置文件中设置
将红色的地方改为eth1即可
回到shell后输入ifup eth1即可

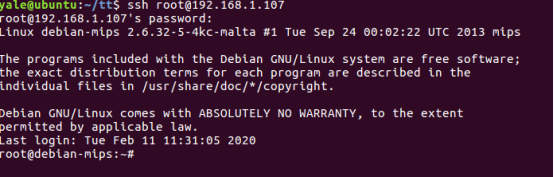

这时候网就通了，我们接下来可以在ubuntu上ssh过去操作
至此，qemu的环境也搭好了
需要注意，qemu有两种运行模式，分别是use mode,和system mode，
前面的方式属于system mode.此时qemu模拟的是整个计算机系统，包括cpu及其他周边设备。
根据目的的不同，有时候可以使用user mode。这时qemu能启动那些为不同cpu编译的linux程序
以前面编译出的小端hello为例
先将小端格式的qemu-mipsel复制到当前目录下
然后传参运行
这里还有个细节需要注意

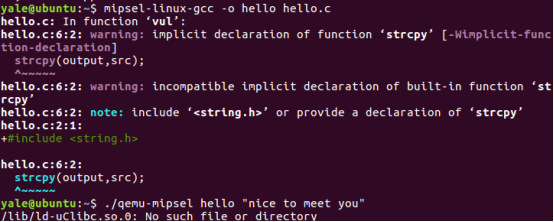

如果程序依赖动态链接库的话，如上执行是会报错的，我们重新编译hello看看是什么情况
注意这里编译时我没加上-static
此时运行会报错
这是正确的做法是：使用chroot定义根目录，以便运行前加载相应的lib库文件
如下所示
这里因为用到了qemu-mipsel-static，所以需要另外安装
apt-get install qemu binfmt-support qemu-user-static
Unicorn Engine基础教程一：
http://www.hetianlab.com/expc.do?ec=ECIDac22-afdb-4162-a8c8-134e08735f8a（以模拟x86 32位和mips架构为例,学习unicorn engine简单的使用）
0x04安装wine
很简单，apt-get wine即可
0x05安装IDAPro

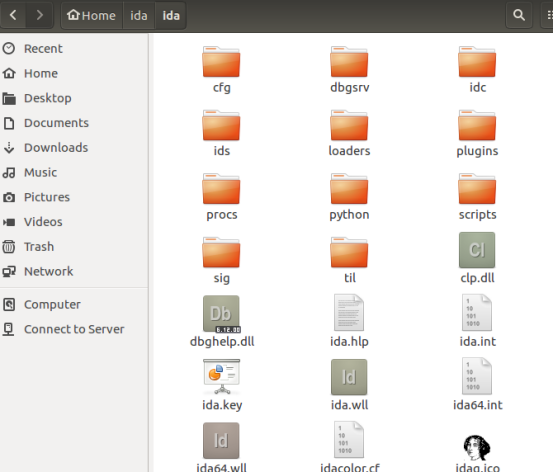

新建一个文件夹，把ida下的文件全部拷贝过来

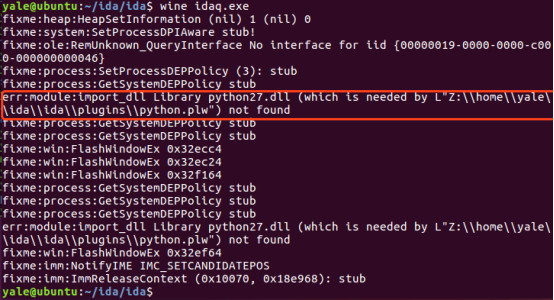

尝试运行会报错
以下命令安装即可
curl -O https://www.python.org/ftp/python/2.7.15/python-2.7.15.msi
wine msiexec /i python-2.7.15.msi
我们再去这里下载mips分析可能用到的插件
git clone https://github.com/devttys0/ida
把下载的ida/plugins目录下所有后缀为:,py“d的文件复制到IDA pro插件目录：
sudo cp –r `find /home/yale/a/ida/plugins –iname *.py` /home/yale/ida/ida/plugins/
将scrpit复制到idapro根目录下
sudo mkdir /home/yale/ida/ida/plugins/scripts
sudo cp –r ida/scripts /opt/ida61/scripts/

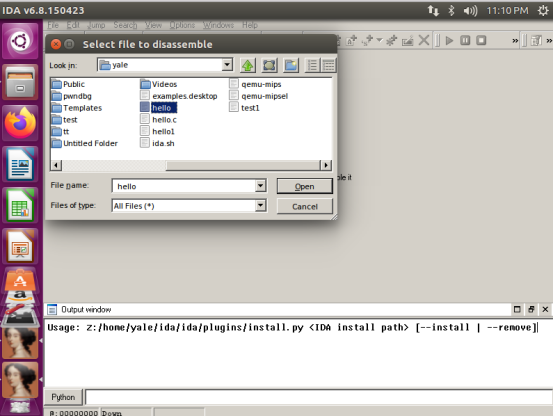

再次执行，可以看到ida可以正常启动，这里以之前编译出来的小端mips程序hello为例

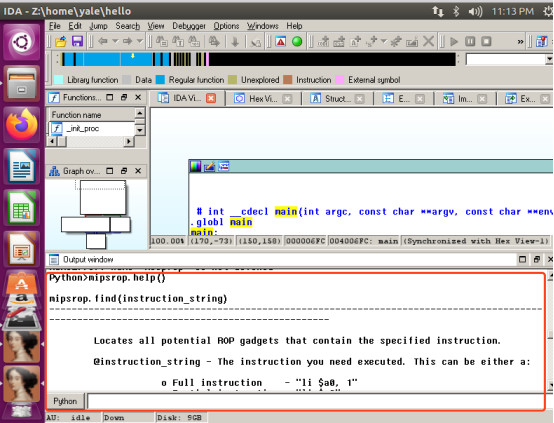

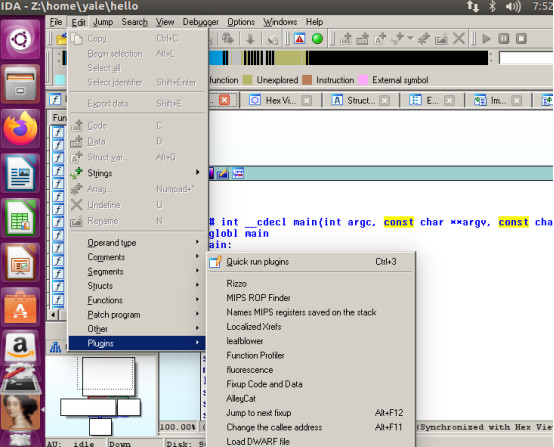

而且下载插件都可以正常用了,以mipsrop为例
不过每次跑到ida根目录下执行wine idaq比较麻烦，这里我们可以考虑写个shell脚本
如下所示
接下来要启动ida的话我们只用使用
sh ida.sh即可
0x06配置gdb
一条命令就可以了
sudo apt install gdb-multiarch

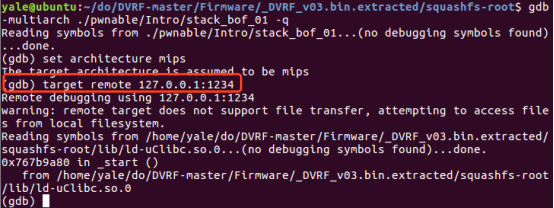

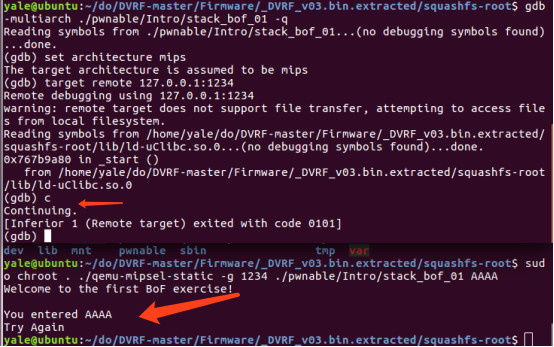

看看效果是怎样的，以调试stack_bof_01为例

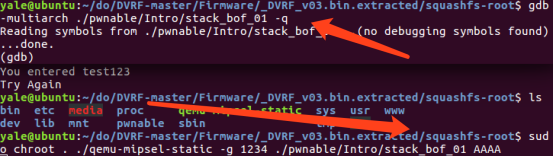

开两个终端：一个终端用于gdb调试，-multiartch是为了支持其他架构用的，比如我们这里的mips架构，另一终端执行被调试程序
设置架构为mips
设置ip和端口
按c继续执行，可以看到程序异常终止了，同时在另一个终端这儿也打印出了try again
0x07安装firmadyne(替代方案：attifyos)
Firmadyne是一款自动化分析嵌入式Linux系统安全的开源软件，由卡内基梅隆大学的Daming D. Chen开发完成的。它支持批量检测，整个系统包括固件的爬取、root文件系统的提取、QEMU模拟执行以及漏洞的挖掘。
搭建起来比较繁琐，外文原文在这：https://blog.attify.com/getting-started-with-firmware-emulation/
或者可以直接看知道创宇seebug收录的这篇译文https://paper.seebug.org/639/

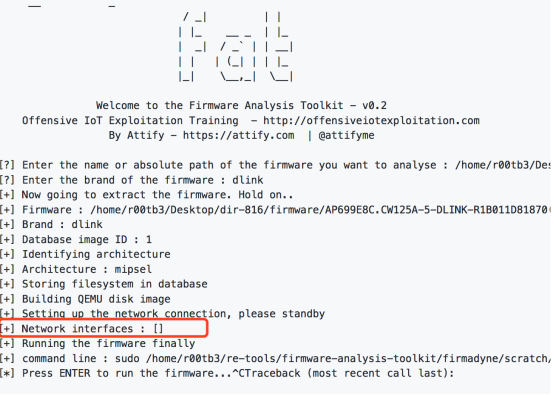

我搭建起来后最后会碰到一个问题：

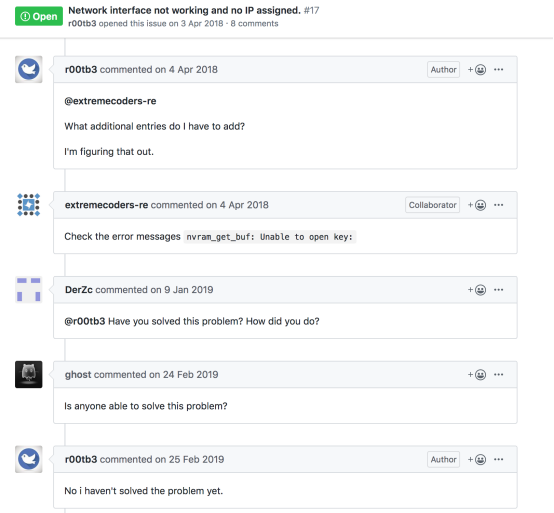

提示没有网卡的信息，这个问题我在官方的github项目地址上看到有人已经在问了，下面也有很多人讨论
不过一直没有解决方案，开发者也没有出来回应。
所以我这里给出了替代方案：使用attifyos
官方介绍说，配置IoT渗透测试所需的各种工具，当然其中已经配置好firmadyne了
项目地址在这里：https://github.com/adi0x90/attifyos
它基于ubuntu14.02开发，下载过来后是一个ova镜像，直接导入vmware就可以用，这里的安装没有什么难度，这里直接给出在attifyos上模拟运行dlink300的情况

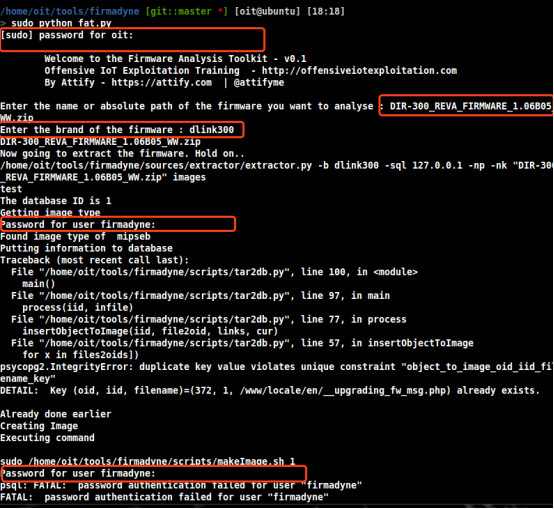

输入fat.py启动
下图红色的地方都是需要填写的

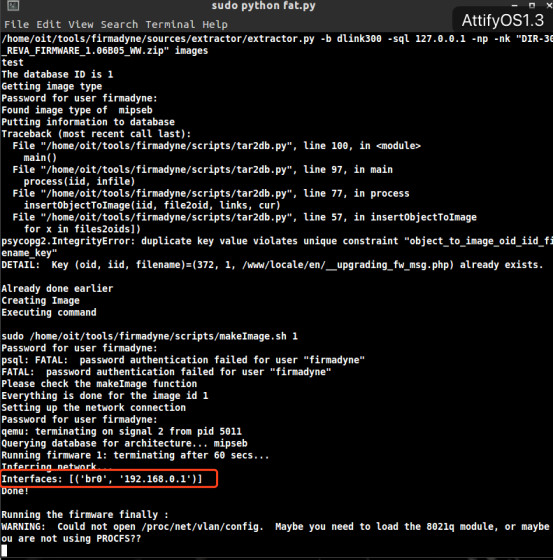

环境准备好后可以看到ip信息

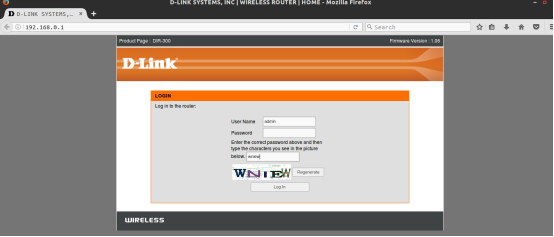

在浏览器中输入相应的ip
就成功模拟出这个环境了
0xxx后记
读者需注意，并不是所有的mips分析人物都需要用到上述的全部工具，本文只是尽量把难搭的、常用的工具介绍出来并以具体的例子给出使用方法。另外还有两款工具分别是JEB,Ghidra下载来就能直接用了，文中也不再赘述。建议读者结合自身实际情况进行参考。
